Nguồn điện cách ly và không cách ly là gì?

Khi thiết kế mạch nguồn cho hệ thống nhúng hoặc lựa chọn mô-đun cấp nguồn thành phẩm, một trong những vấn đề quan trọng cần quan tâm là sử dụng giải pháp cấp nguồn cách ly hay không cách ly. Trước khi thảo luận, trước tiên chúng ta hãy tìm hiểu các khái niệm về cô lập và không cô lập, và các đặc điểm chính của cả hai.

1, Khái niệm về cách ly và không cách ly của nguồn điện.

Bản chất cách ly và không cách ly của bộ nguồn chủ yếu dùng để đóng cắt bộ nguồn. Các quan điểm chung trong ngành là:

a) Bộ nguồn cách ly: không có kết nối điện trực tiếp giữa mạch đầu vào và mạch đầu ra của bộ nguồn, đầu vào và đầu ra là trạng thái trở kháng cao cách điện, không có vòng dòng.

b) Nguồn điện không cách ly: có một vòng dòng điện một chiều giữa đầu vào và đầu ra, ví dụ đầu vào và đầu ra có chung một điểm.

2, Ưu nhược điểm của bộ nguồn cách ly và bộ nguồn không cách ly.

Để chọn bộ nguồn cách ly hoặc không cách ly, bạn cần hiểu các yêu cầu cung cấp điện của các dự án thực tế là gì, nhưng trước đó, bạn nên hiểu sự khác biệt chính giữa bộ nguồn cách ly và không cách ly:

a) Môđun cô lập có độ tin cậy cao hơn, nhưng chi phí tương đối cao và hiệu quả kém.

b) Môđun không cách ly có cấu tạo đơn giản, giá thành rẻ và hiệu quả cao nhưng tính năng an toàn kém.

3, Các ví dụ ứng dụng cung cấp điện cách ly và không cách ly:

Bằng cách tìm hiểu những ưu điểm và nhược điểm của bộ nguồn cách ly và không cách ly, chúng ta biết rằng chúng có những ưu điểm riêng. Đối với một số tùy chọn cung cấp điện nhúng thường được sử dụng, chúng tôi đã có thể đưa ra các phán đoán chính xác.

a) Khi yêu cầu về an toàn, chẳng hạn như AC-DC từ nguồn điện lưới hoặc nguồn điện y tế, để đảm bảo an toàn cá nhân, phải sử dụng nguồn điện cách ly và trong một số trường hợp, phải sử dụng nguồn điện cách ly được tăng cường.

b) Để cải thiện hiệu suất chống nhiễu và đảm bảo độ tin cậy của nguồn cung cấp điện cho tầng phía trước của hệ thống, thường sử dụng nguồn điện cách ly.

c) Đối với các cổng I / O bên ngoài, để đảm bảo hệ thống hoạt động đáng tin cậy, cũng nên cách ly các cổng I / O.

d) IC hoặc một phần của mạch trong bảng mạch đang cấp nguồn, từ quan điểm hiệu suất chi phí và khối lượng, giải pháp không cách ly được ưu tiên

e) Đối với việc cung cấp điện cho thông tin liên lạc công nghiệp đường dài, để giảm hiệu quả ảnh hưởng của chênh lệch điện thế mặt đất và nhiễu ghép nối dây, một bộ nguồn cách ly thường được sử dụng để cấp nguồn cho từng nút liên lạc riêng biệt.

f) Đối với các trường hợp sử dụng nguồn điện từ pin và có yêu cầu nghiêm ngặt về độ bền, cần sử dụng nguồn điện không cách ly.

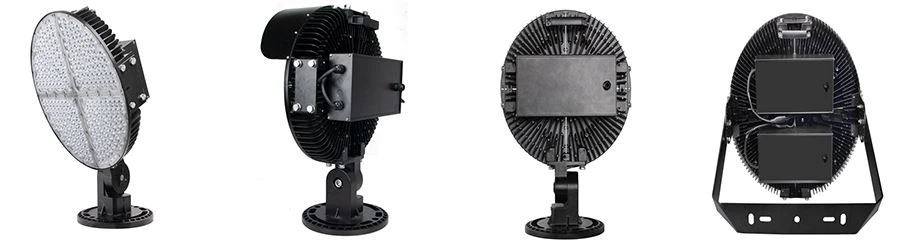

Đối với các sản phẩm đèn led của LIGHT VICTOR, cả hai giải pháp cấp nguồn cách ly và không cách ly đều có sẵn. Vì lý do hiệu quả và chi phí, hầu hết các loại đèn sử dụng nguồn điện không cách ly, nhưng về mặt an toàn, nguồn cung cấp điện của đèn chiếu sáng cột cao được sử dụng nguồn điện cách ly. Hãy kết nối và cho chúng tôi biết nhu cầu của bạn, chúng tôi có thể cung cấp giải pháp cho bạn!
